Долго думал о новом плеере ибо айподы совсем не катят а ковон опопсел и вот таки достался мне этот аппарат. Совсем другое дело нормальное кнопочное управление, неплохой звук, потдержка карт памяти.
казалось бы все зашибись но: кривая прошивка, малое время работы, звук хоть и не плохой выходной усилитель явно с косяками, неравномерность ачх по сравнению с линейником очевидна. Если первая проблема лечится рокбоксом, то вторая только обостряется, ну а третья частично компенсируется параметрическим эквалайзером рокбокса.
В общем без капитальной переделки не обойтись. В результате я таки решил сделать новую выходную плату- поставить получше цап, преамп и выходной усилитель.
В результате был собран первый макет.
|

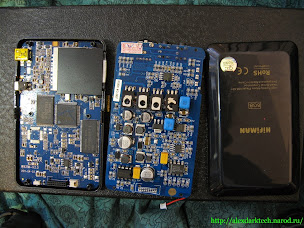

hifiman hm601
|
Первый макет
|
|
|
Переделанный макет
hm601 спустя 3 месяца
|
Были использованы детали TDA1387- более качественный цап, tpa6120a2- наушниковый усилок, Opa4134ua- операционник для предусилителя, MC34063 dc/dc преобразователь и кренка для питания цапа. Ну как говорится первый блин комом колосальное энергопотребление, шумы и прочие сюрпризы. В очередной раз убедился что MC34063 фигня с низким кпд и не пригодна для портатива.
Потом таки нашел нормальные микрухи преобразователей Max774 Max775 Max1771 ncp1400asn50 и переделал макет и он таки нормально заработал. Совсем другое звучание звук стал чистым и детальным не то что с родной платой. Время работы увеличилось, а благодаря тому что плата получилась компактной влез дополнительный акумулятор. Время работы стало около 15 часов что очень обрадовало, с родной начинкой больше 7 часов не работал.
Ну и немного про качество изготовления корпуса, как видно на фото выше затерся джостик спустя 3 месяца активного использования, на задней стенке появились мелкие царапины. Что касается дисплея он закрыт стеклом а не пластиком, поэтому никаких проблем с царапинами и затертостями только при падении есть риск что разобьется.
А так не смотря на то что с первого взгляда корпус не шибко качественный проблем кроме перечисленых выше не наблюдается.
На этом пока все если дойдут руки нарисую схему и сделаю капитальную плату, хотя там ничего сложного нету.
|
