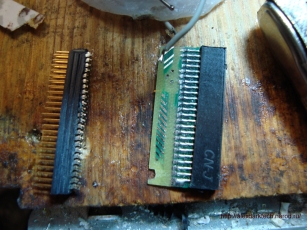

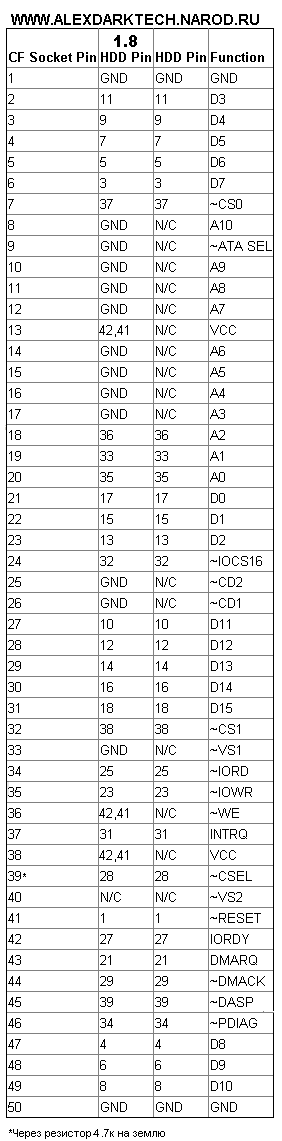

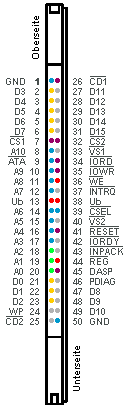

Зесь речь пойдет о флешмоде айпода 3g. Дело в том что не так все просто, я подозреваю что многие обломались пытаясь заменить 1.8 ide на CF карту. Именно эта модель аппаратно не совместима с картами памяти. Переходники CF to 1.8 ide есть, но толку от них, при попытке восстановить айпод айтюнсом он начинает ребутатся, не говоря уже про работу с рокбоксом. Если вы не умеете держать паяльник в руках то дальше можете не читать ну или найдите того кто умеет. Если есть переходник всегото 1 провод запаять, но об этом позже). Итак приступим: для начала нужно достать переходник с компакт флеши на 1.8 иде жесткий диск потдерживающий UDMA, флешка нужна тоже с потдержкой UDMA обычная наверняка не заработает хотя кто знает я не проверял. Нет переходника, нет денег, негде купить, да не проблема можно спаять. Cхемы готовой нет как в случае с 5G айподом, но зато есть вся документация вот несколько ссылок : http://www.pinout.net/browse.php?conid=416 http://www.allpinouts.org/index.php?title=CompactFlash CompactFlash Pinout А теперь самое главное какие контакты к каким припаивать:1.8 ide to cf Если что не открывается в этом архиве все вышеперечисленное, ну и схемка обычного переходника IDE-CF. Теперь взглянем на таблицу распайки переходника, нужно соединить проводами контакты cf разьема и 1.8 hdd как показано в ней за исключением выводов 42,41. Их трогать нельзя, а выводы 36,38,13 cf разьема соединить вместе и припаять между ними и землей конденцатор микрофарад на 10, я припоял какую-то керамику с материнки. Также обратите внимание на столбик хдд пин это пины стандартного 3.5 винта как видно они совпадают с пинами айподовского, поэтому схема с последней ссылки тоже должна работать, но я не проверял, мож кто проверит?). Ах да забыл про резистор, не знаю заработает ли без него я его поставил между 39 и землей 4.7 килоома. Вот что вышло у меня: |
|
|
| Теперь когда все спаяно еще раз проверьте переходник что все правильно спаяно! если контакты 36,38,13 перепутаны с другими флешка может помереть!. Теперь расскажу про покупной переходник, у него надо отсоединить контакты 41,42 со стороны жесткого диска, те которые идут к 36,38,13, или просто перерезать дорожку. Можно конечно откусить штырьки в разьеме айпода, но тогда вернуть на место жесткий диск станет невозможно. Вы скажете зачем обрубать питание, дело в том что при спиндауне жесткого диска питание тоже отключается. То есть когда айпод загружает трэк в свою память он останавливает диск и вырубает ему питание. В этом то и все проблемы если винчестер потом нормально заводится, то флешка нет и поэтому даже через айтюнс не восстановить. А теперь о том как это исправить смотрим картинки ниже: |
|
|

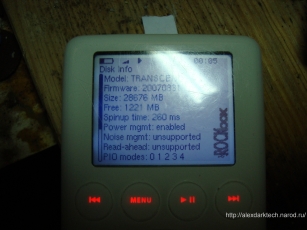

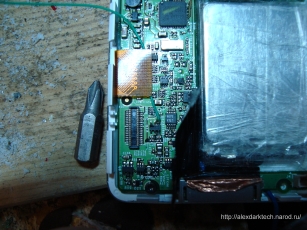

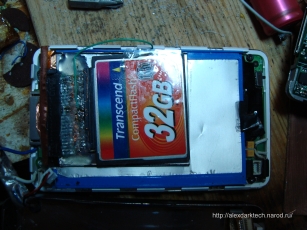

| Вот теперь надо отклеить черную наклейку и тонким паяльником припаять провод как на картинке. Это и есть тот ключ который отключает винт с него и берем питание для флешки, но не стоит его замыкать перемычкой. У меня после этого айпод показал батарею с восклицательным знаком и не включился, хорошо не сгорел). Место пайки можно потом залить клеем чтоб провод от тряски не отломался. Далее припаиваем этот провод к контактам 36,38,13 флешки точнее к одному из них так как они уже соединены вместе. После этого вставляем переходник в айпод и втыкаем в него флешку, потключаем к айтюнсу. Если все сделано правильно айтюнс увидит айпод и предложит его восстановить. Восстанавливаем, подключаем к внешнему питанию, полоска доходит до конца, айпод перезагружается, и предлагает выбрать язык. Если что пошло не так берите тестр и проверяйте переходник, бывают косяки даже в заводских, да и как выше говорил флешки тоже не совместимые бывают. Если же все прошло гладко ставим rockbox и забываем про itunes). |
| Да все описанное выше делаете только на свой страх и риск если случайно убьете айпод или спалите флешку это только ваши трудности удачи) |
